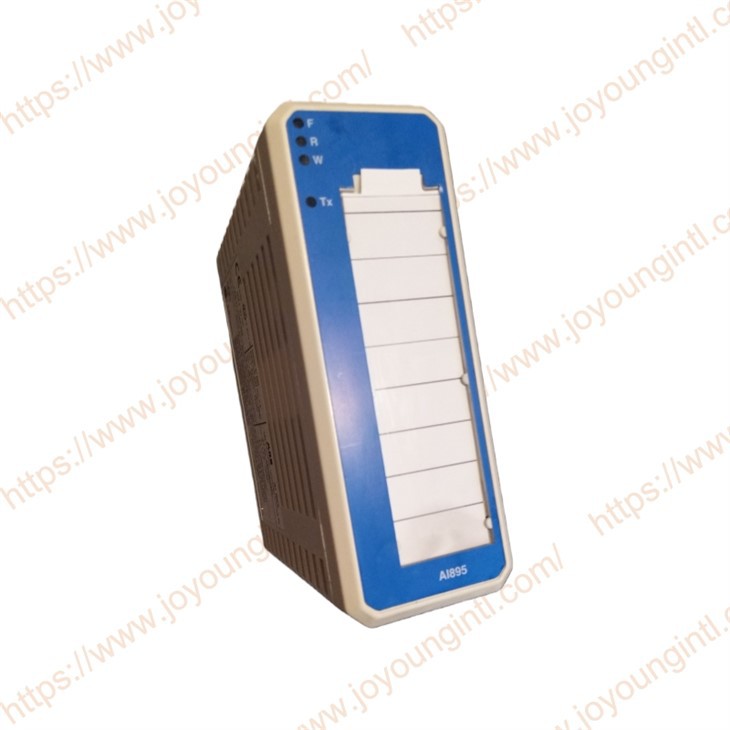

AI895 3BSC690086R1 analoogsisendi moodul

AI895 analoogsisendi moodul saab liidestada otse 2-juhtmega saatjatega ja teatud ühenduse korral saab see liidestada ka 4-juhtmelisi saatjaid ilma HART-võimet kaotamata. Iga kanal saab toita ja jälgida kahejuhtmelist protsessisaatjat ja HART-sidet.

AI895 (tellimisnumber 3BSE008516R1) on ABB poolt Advant Controller 400 (AC 400) seeria juhtimissüsteemide jaoks välja töötatud analoogsisendi moodul, mis kuulub Industrial IT 800xA süsteemi varase arhitektuuri I/O komponentide hulka. Seda moodulit kasutatakse peamiselt tööstusautomaatikasüsteemides väljade analoogsignaalide suure täpsusega-võtmiseks, mis sobib protsesside juhtimise rakenduste jaoks, millel on kõrged nõuded signaali stabiilsusele ja -häiretevastasusele.

See moodul pakub 8 ühe-otsaga analoogsisendikanalit, mis toetavad standardseid voolusignaale (nt 0–20 mA, 4–20 mA) ja pingesignaale (nt 0–10 V, ±10 V). Konkreetne sisendi tüüp sõltub mooduli riistvara versioonist ja juhtmestiku konfiguratsioonist. Moodulil on kanalite ja süsteemi tagaplaadi vaheline elektriisolatsioon, mille isolatsioonitaluvuspinge on vähemalt 500 V AC, mis parandab tõhusalt süsteemi töökindlust keerukates elektromagnetilistes keskkondades. Tüüpiline eraldusvõime on 14 bitti ja üldine täpsus on toatemperatuuril parem kui ±0,1% skaala täisväärtusest.

AI895 ei toeta HART-i ega muid digitaalseid sideprotokolle ning seda kasutatakse ainult puhta analoogsignaali hankimiseks. Selle toiteallikaks on spetsiaalne AC 400 I/O rack (nt TK807A) tagaplaadi kaudu, mis ei vaja välist toiteallikat. Moodulit tuleb kasutada koos sobiva klemmiplokiga TB895 (osa number tavaliselt 3BSE008517R1). Välijuhtmestik viiakse lõpule klemmiploki kaudu ning moodul ja klemmplokk on ühendatud spetsiaalse lamekaabli abil.

See moodul ühildub ABB Advant Controller 410/450 kontrolleritega. Tehnilise konfiguratsiooni jaoks on vaja ABB Composeri või Advant Programming Tool tarkvara vanemaid versioone; Control Builder M-i ei toetata. Tüüpilised rakendused hõlmavad olemasolevaid juhtimissüsteeme sellistes tööstusharudes nagu elektrijaamad, paberivabrikud, veetöötlus ja kemikaalid, et saada standardseid analoogsignaale saatjatest, nagu temperatuur, rõhk ja vool.
