Toote sissejuhatus

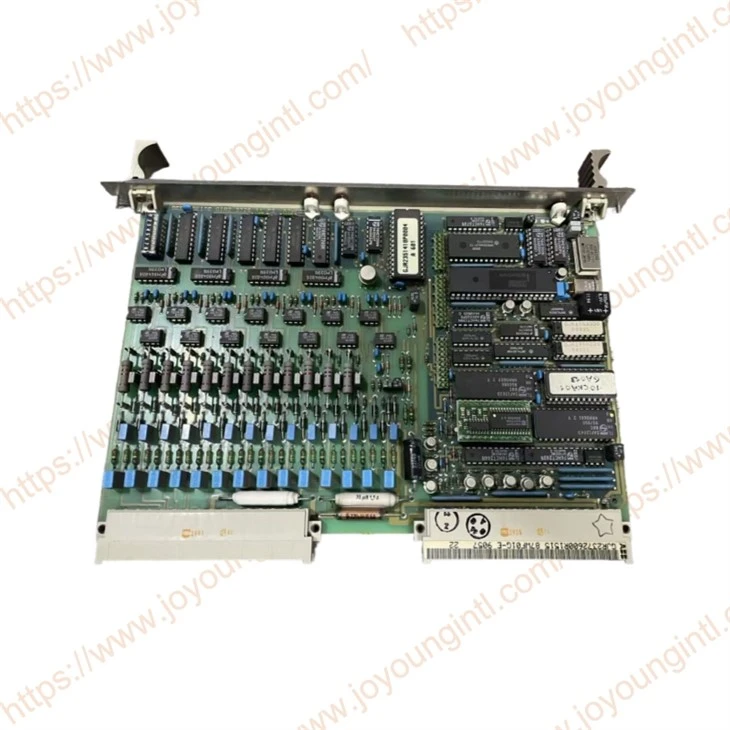

87WF01G - E GJR2372600R1515 aitab ühendada juhtimisruumi. Seda kasutatakse alati, kui nupuvajutusjuhtimismoodulite käsud või juhtimismoodulite lambi signaalid kantakse bussi kaudu.
Moodul sisaldab nelja funktsiooniühikut, milles on kolm surunuppu ja kolm lambi väljundit. Kaks funktsiooniühikut saab igal juhul omavahel ühendada. Selline kombinatsioon võimaldab moodulil suhelda juhtimismoodulitega, millel on neli push nupu sisendit ja neli lambiväljundit.
Tehnilised spetsifikatsioonid
|
Tootmine |
ABB |
|
Mudel |
87WF01G - E |
| Osa number | GJR2372600R1515 |
|
Kirjeldus |
Juhtimisruumi sidumismoodul |
|
Päritolu |
Šveits/ Saksamaa |
|
Dimensioon |
30*22*5cm |
|
Kaal |
0,45 kg |
Toote üksikasjad
87WF 01 -- E/R1515 juhtimisruumi sidumismoodul rühmade ja draivide töösektsioonide jaoks, 4 -kordne, lamp väljund 2,4 W või LED -ekraan.
Omadused:
87WF01G võib ühendada mis tahes Procontroli bussisüsteemi multi- --- töötlemisjaama. See sisaldab tavalist liidest Procontroli jaama bussiga.
87WF01G kontrollib StationBus'i kaudu saadud telegramme vea eest --- tasuta ülekandmist nende pariteedibittide põhjal. Mooduli poolt jaamabussi saadetud telegrammidele määratakse pariteedibitid, et tagada vea --- tasuta ülekandmine.
Operaatori konsooliga suhtlemiseks nõuab 87WF01G järgmist pinget:
USA tööpinge +24 v
Jagada sisemiselt toiteallikaks
US12 funktsiooniühikute 1 ja 2 tõukeots
US34 funktsiooniüksuste 3 ja 4 tõukeoskused
Tööpinge USA ja lambi väljundid on seotud võrdlusjuhi Z -ga. Tööpinge UD+ on seotud võrdlusjuhi ZD -ga.Tööpinged US12 ja US34 on lühikesed --- vooluring ---tõend tavaliselt 100 mA juures 24 V ja seetõttu vajavad eraldiseisvadkaitsmed.
Töörežiimid:87WF01G neli funktsiooniühikut võivad töötada kasühe- või kaherežiimis. Üleminek tegutsemise vahelRežiimid toimuvad lülititega.
Üks režiim:Üherežiimis töötab iga funktsiooniüksus eraldi. KolmPushbuttonid, TX1, TX2 ja TX3 ning kolm lampi, LX1, LX2 jaLx3, saab ühendada iga funktsiooniühikuga (x=nr ..funktsiooniühik).
Topeltrežiim:Topeltrežiimis on funktsiooniühikud 1 ja 2 ning/või 3 ja 4kombineeritud. Sel viisil neljas tõuke nupu sisend või neljasLambi väljund määratakse funktsiooniühikutele 1 ja 3.PushButtoni sisend vastab nupu sisendile T21 ja/võiT41, neljas lambi väljund vastab lambi väljundileFunktsiooniühikute 2 ja 4 L21 ja/või L41.

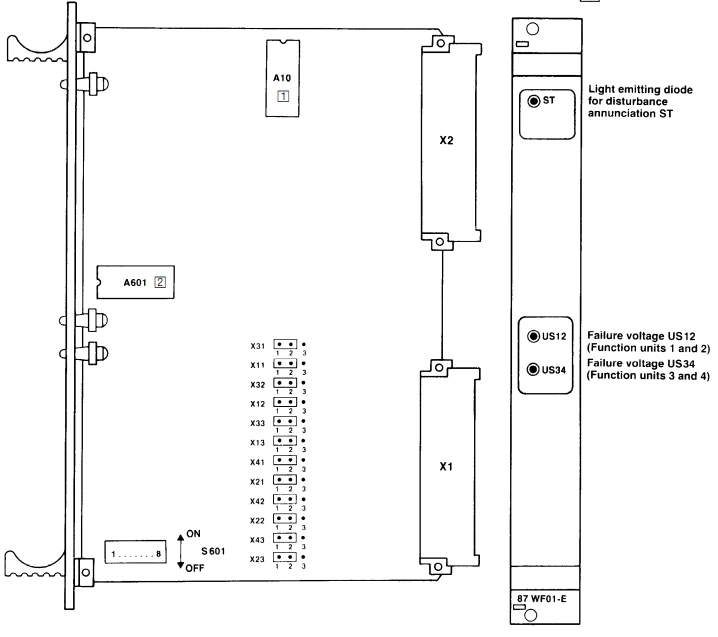

Mehaaniline disain:
Laua suurus: 6 ühikut, 1 osakond, 160 mm sügav
Pistik: 1 x jaama jaoks --- bussiühendus,
48 --- poolus, servaühendus tüüp F
(pistik x2)
1 x juhtimisruumi ühenduse jaoks,
32 --- poolus, servaühendus tüüp F
(Pistik x1)
