Toote tutvustus

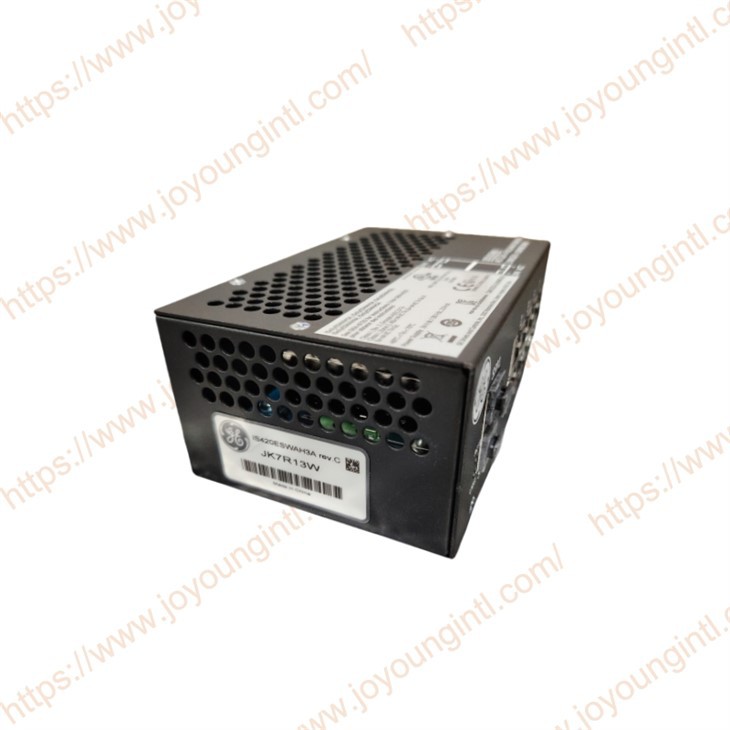

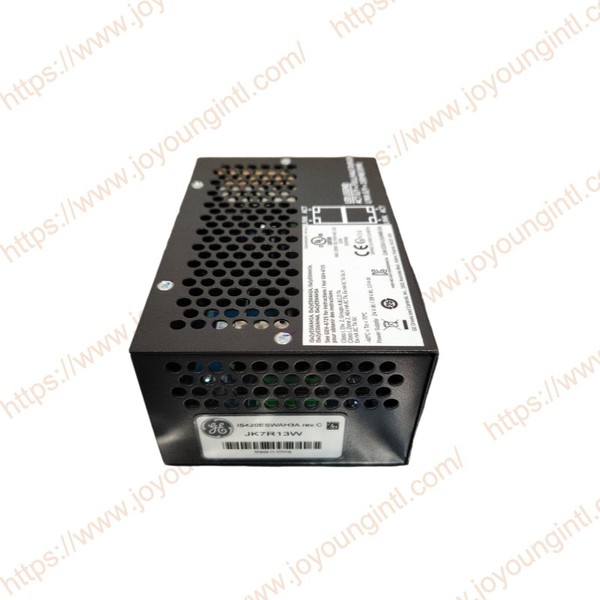

IS420ESWAH3A on tööstuslik Etherneti lüliti, mis on spetsiaalselt loodud General Electricu (GE) poolt oma tööstusliku automatiseerimise platvormi jaoks. See on üks GE Mark VIe / Mark VIeS juhtimissüsteemi sidevõrgu komponente. Seda kasutatakse peamiselt stabiilse ja usaldusväärse Etherneti andmevahetusvõimaluste pakkumiseks kontrollerite, I/O moodulite ja tööliideste vahel.
Tehnilised andmed
|
Tootmine |
General Electric (GE) |
|
Mudel |
IS420ESWAH3A |
| Osa number | IS420ESWAH3A Rev.C |
|
Kirjeldus |
Märkige VI Etherneti / IONeti lülitid |
|
Päritolu |
USA |
|
Mõõtmed |
30*20*6cm |
|
Kaal |
0,55 kg |
Toote üksikasjad
IONeti lülitid IS420ESWAH3A toetab GE IONeti tööstuslike sideprotokollide seeriat, mis optimeerib-reaalajas andmevahetust ning aitab saavutada reageerimist ja koordineerimist juhtsüsteemi erinevate üksuste vahel. Seda kasutatakse tavaliselt juhtimisvõrgu tuumas ja see edastab andmeid kontrolleri ja välimoodulite vahel.
IS420ESWAH3A pordi konfiguratsioon sisaldab peamiselt järgmist:
8 10/100Base-TX vaskkaabel RJ-45 porti: pakuvad standardseid Etherneti kaabli liideseid, mis toetavad automaatset kiiruse üleandmist (10/100 Mbps) ja täis-/pooldupleksrežiimi. New-Gen Automation Limited
Standardset kiudoptilist porti pole: erinevalt mõnest kiudoptilise üleslingiga mudelist kasutab IS420ESWAH3A versioon sidepidamiseks peamiselt vaskkaabli porte; mõned turuversioonid võivad täiendavate moodulite kaudu laiendada kiudühenduse võimalusi.
8 10/100Base-TX vaskkaabel RJ-45 porti: pakuvad standardseid Etherneti kaabli liideseid, mis toetavad automaatset kiiruse üleandmist (10/100 Mbps) ja täis-/pooldupleksrežiimi. New-Gen Automation Limited
Standardset kiudoptilist porti pole: erinevalt mõnest kiudoptilise üleslingiga mudelist kasutab IS420ESWAH3A versioon sidepidamiseks peamiselt vaskkaabli porte; mõned turuversioonid võivad täiendavate moodulite kaudu laiendada kiudühenduse võimalusi.
GE tööstuslike, mittehallatavate Ethernet 10/100 lülitite ESWA ja ESWB tootesari on spetsiaalselt loodud vastama reaalajas tööstuslike juhtimislahenduste vajadustele ja seda nõutakse kõigi Mark* VIe ja Mark VIeS Safety juhtimissüsteemides kasutatavate IONeti lülitite jaoks. Kiiruse ja funktsionaalsuse nõuete täitmiseks pakutakse järgmisi funktsioone:
• 802.3, 802.3u ja 802.3x ühilduvus
• 10/100 alus vask automaatse läbirääkimisega
• Automaatne täis-/pooldupleks{0}}läbirääkimine
• 100 Mbps FX üleslingi port • HP-MDIX automaatne tuvastamine
• LED-id, mis näitavad lingi olemasolu, aktiivsuse ja dupleksi olekut ning kiirust pordi kohta (igal LED-il on kaks värvi)
• LED toiteoleku näitamiseks
• Minimaalselt 256 KB puhver koos 4 K meedia juurdepääsu juhtimise (MAC) aadressidega
• Toiteallika üleliigsed sisendid (diood-OR'd)
IS420ESWAH3A voolu juhtimine (paus)
Lüliti toetab voolu reguleerimist lülitite vahel. See kasutab pausipakettide vastuvõtmiseks ja austamiseks määratletud pausipakette IEEE®-. Lüliti saadab pausipaketid ainult siis, kui see vajab pordi voolu juhtimist.
IS420ESWAH3A Töökindlus ja jõudlus
Kuna kõrge töökindlus on mis tahes juhtimislahenduste äritegevuse jaoks kriitilise tähtsusega, ületab lüliti 4 miljonit tundi keskmist rikete vahelist aega (MTBF) 35 kraadise (95 kraadi F) ümbritseva õhutemperatuuri ja maapinnaga fikseeritud kontrollitud keskkonnas. Lüliti vastab ka järgmistele jõudluskriteeriumidele:
| Üksus | Kirjeldus |
| Lüliti latentsusaeg | Lüliti paketi latentsusaeg ei ületa nõutavaid rakenduspiiranguid. |
| Arhitektuuri vahetamine | Lüliti toetab salvestamise{0}}ja-edasiarhitektuuri, pakkudes kõrget andmete usaldusväärsust. |
| Sisendvool | Lüliti tagab pehme käivituse, mis piirab sisselülitusvoolu alla 200% tavalisest töövoolust. |
| Paigaldamine | Lüliti korpus võib olla paneelile{0}}kinnitatud (lüliti kinnitatakse kronsteiniga paneeli tagaseinale) või DIN-siinile. DIN-liistukinnitus vastab vibratsiooni- ja põrutusnõuetele. Kasutajaühendused on mõlema kinnitustüübiga vabalt ligipääsetavad. |

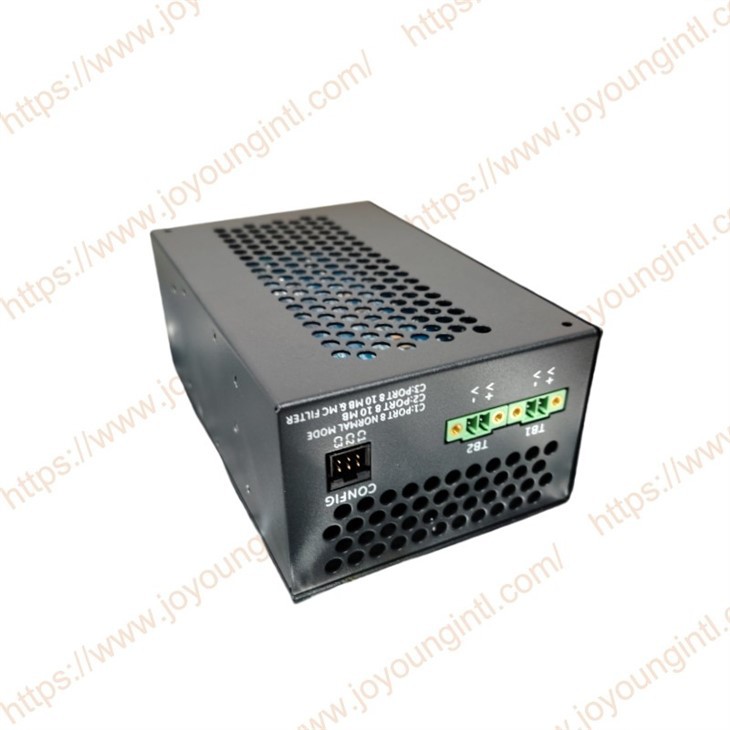

| Toiteühendus | Toetab kahte koondatud dioodi-VÕI toiteallika sisendit pingega 18–36 V alalisvoolu |
| Jahutus | Konvektsioon{0}}jahutatakse vertikaalselt või horisontaalselt |
| Katmine | Vastupidav korrosioonile, kuna maandus on ette nähtud IEC 60721-3-3 klassi 3C2 järgi |
| Töötemperatuur | -30 kuni 65 kraadi (-22 kuni 149 kraadi F) |
| Saatmine, säilitustemperatuur | -40 kuni 85 kraadi (-40 kuni 185 kraadi F) |
| Niiskus | Töötab 5–95% suhtelise õhuniiskusega mitte-kondenseeruvas keskkonnas ilma välistemperatuuri või niiskuse muutusteta |
| Seismiline vibratsioon | Vastab universaalsele ehitusnormile (UBC) |
Saadaolevad versioonid:
| Üksus | Kirjeldus |
| IS420ESWAH3A | Ainult 8-pordiline 10/100 alusega vask |

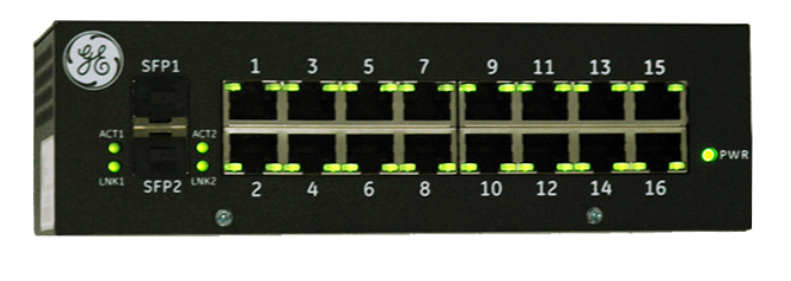

| IS420ESWBH3A | Ainult 16-pordiline 10/100 alusega vask |
| IS420ESWAH1A | 8-porti 10/100 baasi vask ühe 100 Mbps 100 alusega FX kiud-optiline üleslink, LC-tüüpi ühendus |
| IS420ESWAH2A | 8-porti 10/100 baasi vask kahe 100 Mbps 100 alusega FX fiiberoptilise-optilise üleslingiga, LC-tüüpi ühendused |
| IS420ESWBH1A | 16-porti 10/100 alusega vask ühe 100 Mbps 100 alusega FX kiud{6}}optiline üleslink, LC-tüüpi ühendus |
| IS420ESWBH2A | 16-porti 10/100 baasi vask kahe 100 Mbps 100 alusega FX kiud{6}}optilise üleslingiga, LC-tüüpi ühendus |
Kui seda kasutatakse asenduslülitina, kasutatakse pordiadapterit (kaasas asenduskomplektiga), kui on vaja ühendada olemasolev SC-kiu ots LC-kiudpordiga.
