Toote sissejuhatus
Analoog I/O pakk (IS420yaics1b) sisaldab ühist protsessoriplaati ja analoogsisendifunktsioonile spetsiifilist omandamislauda. I/O -pakk on võimeline käitlema kuni 10 analoogsisendit, millest esimest kaheksa saab konfigureerida kui ± 5 V või ± 10 V sisendit või 4-20 MA praegune silmuse sisend. Kaks viimast sisendit saab konfigureerida kui ± 1 ma või 4-20 MA praegused sisendid.
Tehnilised spetsifikatsioonid
|
Tootmine |
General Electric (GE) |
|
Mudel |
IS420yaics1b |
| Osa number | IS420yaics1b |
|
Kirjeldus |
Mark vies yaic analoog I/O pakk
|
|
Päritolu |
Ameerika Ühendriigid |
|
Dimensioon |
22 * 13 * 10cm |
|
Kaal |
0. 55kg |
Toote üksikasjad
Koormusklemmi takistid praeguste silmuste sisendite jaoks asuvad klemmiplaadil
ja pinge tunneb nende takistite vahel YAIC. I/O pakett sisaldab ka kahe 0-20 MA praeguse silmuse väljundi tuge. I/O-pakk võtab andmeid vastu või saadab andmeid kahe RJ -45 Etherneti pistikute kaudu kontrolleriga ja sellel on selle sisselülitamiseks kolmekaitseline pistik. Väljund toimub alalisvoolu -37 PIN -pistiku kaudu, mis ühendatakse otseselt seotud terminali pistikuga. Visuaalset diagnostikat pakutakse indikaatori LED -ide kaudu.
YAIC diagnostika:
YAIC teostab järgmised enesediagnostilised testid:
• Enesetundlik test, mis sisaldab RAM-i kontrollimist, välkmälu, Etherneti pordi ja suurema osa protsessori tahvli riistvara
• Sisemise toiteallikate pidev jälgimine korrektseks tööks
• Terminaliplaadi, omandamisplaadi ja protsessoriplaadi elektroonilise ID -teabe kontrollimine, et kinnitada, et riistvarakomplekt vastab, millele järgneb kontroll, et välkmälust laaditud rakenduskood on õige
riistvarakomplekt
• Igal analoogsisendil on riistvarapiirangute kontrollimine {4-20 MA sisendite ja eelseade (mittekonfiguleerita) taseme konfigureeritava kõrge ja madala taseme põhjal ± 5 V, ± 10 V ja ± 1 MA sisendite jaoks. Kui piir on ületatud, tõstab I/O pakk häiret
ja tähistab sisendit ebatervislikuks. Määratakse loogikasignaal (l3Diag _ pakk), mis viitab kogu tahvlile.
• Igal sisendil on konfigureeritav süsteemi limiidi kontrollimine kõrge ja madala taseme, lukustamise ja mitteriitmise valikuvalikutega. Neid piire saab kasutada kontrolleri programmeerimisel protsessiarmide genereerimiseks. See kontrolleri loogika nõuab RSTSYS -i tihvti kasutamist Sys _ väljundiploki kasutamist, et lähtestada piiride olek, kui riiv on lubatud. Süsteemi limiidi kontrollimist saab konfigureerida kui lubada/keelata punktitasemel ja need on funktsionaalsed ainult siis, kui süsteemi piirid on lubatud mooduli tasemel (vahekaart Parameetrid).
• Analoogsisendi riistvara sisaldab igas skaneerimispinget. Mõõdetud väärtusi võrreldakse eeldatavate väärtustega ja neid kasutatakse analoogi tervise kinnitamiseks digitaalsete muundurite vooluahelate suhtes.
• Analoog väljundvool tajutakse terminaliplaadil, kasutades väikest koormatakisti. I/O pakkimine tingib selle signaali ja võrdleb seda käsuga vooluga, et kinnitada digitaalse muunduri ja analoogmuunduri ahelate tervist.
• Analoogväljundi enesetappude relee jälgitakse pidevalt käsustatud oleku ja tagasiside näidustuse vahelist kokkulepet.
YAIC I/O pakk ühildub TBAISIC ja STAIS2A terminaliplaatidega.
|
Terminal juhatus
|
Kirjeldus |
I/O pakkide koondamine
|
||
| Simpleks |
Kahekordne
|
TMR
|
||
|
Tbais1c
|
TMR analoogsisendi/väljundterminali tahvel
|
Jah
|
Mitte
|
Mitte
|
|
Stais2a
|
Simplex analoogsisendi/väljundterminali tahvel
|
Jah
|
Mitte
|
Mitte
|

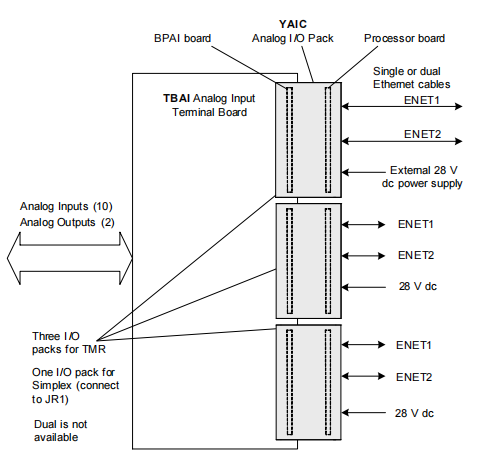

I/O pakkide koondamine viitab signaaliteel kasutatavate I/O -pakkide arvule järgmiselt:
• Simplex kasutab ühte I/O pakki.
• TMR kasutab kolme I/O pakki.
