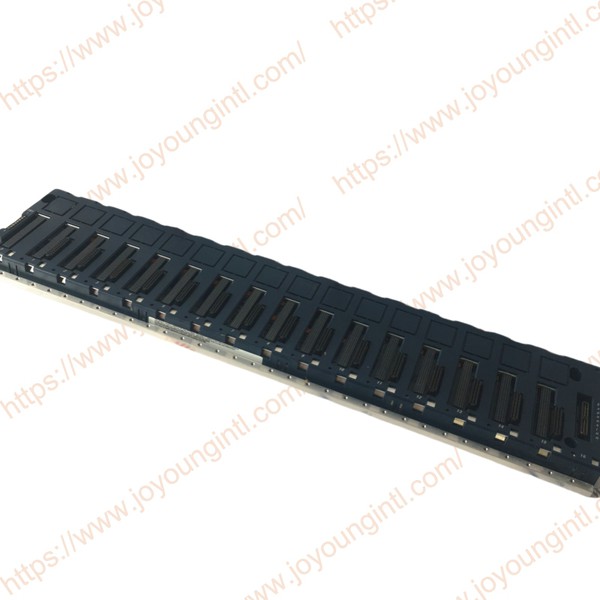

IC695CHS016 on GE Fanuc Pacsystemsi seeria 16-plot universaalne tagaplaani moodul. IC695CHS016 on kahesuunaline tagaplaani, mis toetab nii PCI kui ka kiireid seeriaseadmeid, võimaldades kiiret andmeedastust. Universaalne tagaplaani toetab laienemisbaase, mis võivad parandada paindlikkust ja sobivad mitmete protsessorite mudelite jaoks. Selle ühilduvus on lai ja kasutajatel on mugav uuendada ja laieneda.
Tehnilised spetsifikatsioonid
|
Tootmine |
Ge |
|
Mudel |
IC695CHS016 |
| Osa number | IC695CHS016 |
|
Kirjeldus |
RX3I PAC süsteemi pesa universaalne alus |
|
Päritolu |
USA |
|
Dimensioon |
40*18*5cm |
|
Kaal |
1,25 kg |
Toote üksikasjad

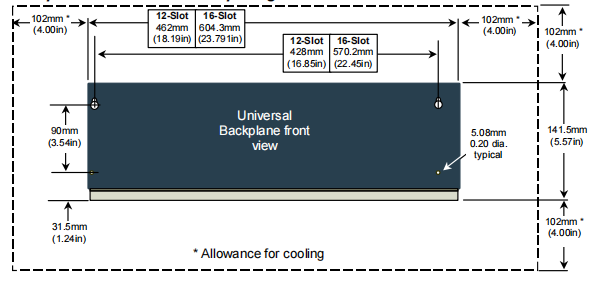

Rx3i süsteemi ja selle komponente peetakse avatud seadmeks [omavatele elektrilistele osadele, mis võivad olla kasutajatele juurdepääsetavad], ja need tuleb paigaldada kaitsekattesse või lisada ohutuse tagamiseks muudesse koostistesse. Minimaalselt peavad korpuse või sõlmed tagama kaitse, mis on samaväärne NEMA/UL tüüpi korpusega või IP20 reitinguga (IEC60529). Korpusel peab olema võimeline kõigi sisse paigaldatud komponentide tekitatud soojust piisavalt hajutama, nii et komponendid ei kuumeneks. Jahutamiseks on vajalik minimaalne ruum vähemalt 102 mm (4 tolli), nagu allpool näidatud RX3i tagaplaani IC695CHS016 kõigil külgedel. Võib olla vajalik lisaruumi, sõltuvalt töö ajal seadme tekitatud soojuse hulgast. Lisateavet korpuste ja soojuse hajumise kohta leiate teavet Pacsystems Rx3i süsteemi käsiraamatust GFK-2314.
Tagaplaanid IC695CHS016 tuleb paigaldada horisontaalselt, et täita toote jõudlus ja usaldusväärsuse spetsifikatsioonid, pakkudes moodulite ümber piisavat õhuvoolu. Muud paigalduse orientatsioonid võivad mõjutada süsteemi jõudlust ja/või töökindlust ning seetõttu ei soovitata neid.

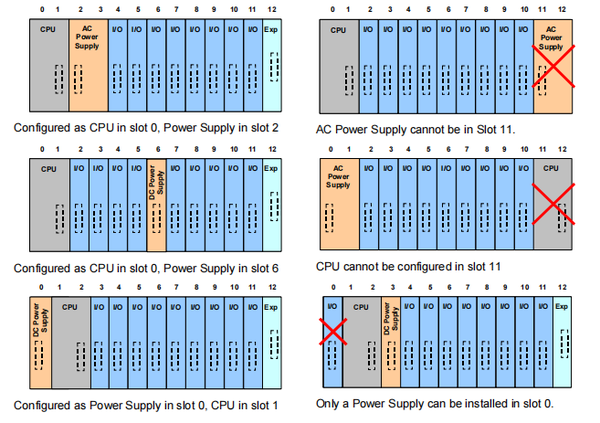

Mooduli asukohad universaalses tagaplaanis IC695CHS016:
▪IC695 toiteallikamooduleid võib paigaldada mis tahes pesasse. Alalisvoolu toiteallikad IC695PSDX40 hõivavad 1 pesa. Vahelduvvoolu toiteallikas IC695Psax40 hõivab 2 pesa. IC694 ja IC693 toiteallikaid ei saa installida universaalsetesse tagaplaanidesse.
!!! Igal I/O pesal on kaks pistikku, seega saab installida kas Rx3I PCI-põhise mooduli või jadamooduli.
▪ Parempoolseim pesa on laienemispilu. Seda saab kasutada ainult valikulise jada laienemismooduli IC695LRE001 jaoks.
▪Ni Rx3i protsessorit saab paigaldada tagaplaanile, välja arvatud laienemispilu. CPU moodulid hõivavad 2 pesa. CPU installimine pesasse 1 tähendab, et pesas 0 võib kasutada ainult ühte laiust toiteallikat. Mõlemat alalisvoolu toiteallikat. Kui rakendus peab säilitama pesa 1 protsessori ja kasutama vahelduvvoolu toiteallikat, peab vahelduvvoolu toiteallikas paiknema pesast paremal asuvas pesas 1. Enne kui otsustate CPU asetada pesasse
Muud kui pesa 1, on oluline kaaluda järgmist:
▪CPU konfigureeritud pesa asukoht peab vastama protsessori tõelisele asukohale.
!!! Nende teenusetaotlustega hangitud rikketabeli kirjete dekodeeriv loogika võib vajada värskendamist.
!!!
▪ Externaalseid seadmeid tuleks kontrollida ühilduvust CPU pilude asukohtadega, välja arvatud pesa 1.
▪Meerute seeria 90 PLC -d, mis kasutavad SRTP -kanaleid CommReqs, eeldavad, et protsessor on pesas 1 või pesa 2.
