Toote tutvustus

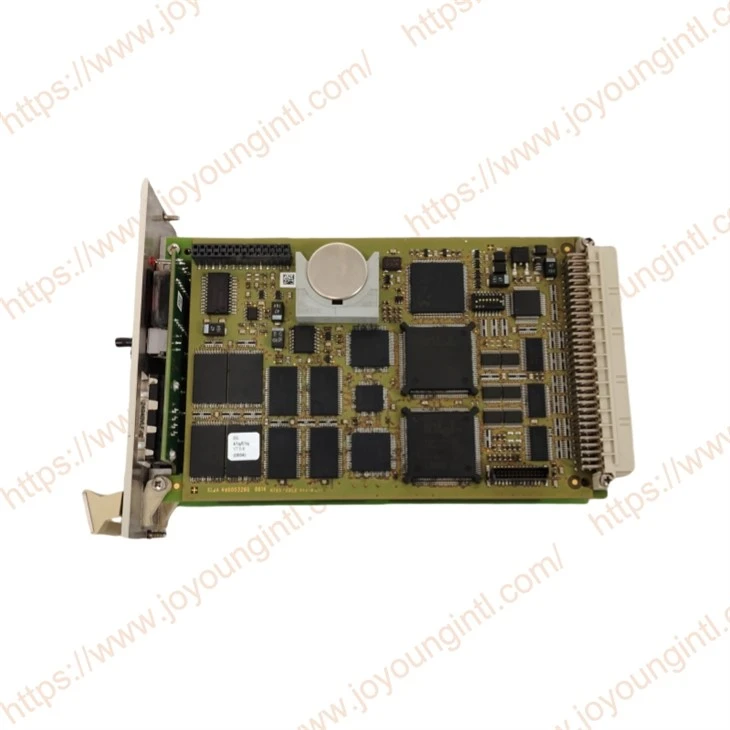

HIMA F8650X-i keskprotsessor (CPU) on üks HIMA ohutusseadmete süsteemi (Safety Instrumented System, SIS) põhilisi juhtseadmeid. F 8650X pakub täiustatud liiasustöötlust, turvalist loogilist andmetöötlust ja reaalajas-juhtimise võimalusi, muutes selle sobivaks tööstusliku automatiseerimise stsenaariumide jaoks, mille ohutuse terviklikkuse tasemed on äärmiselt kõrged. See moodul on läbinud range ohutussertifikaadi ja toetab mitut tööstuslikku sideprotokolli ning ka süsteemi integreerimisvõimalusi.
Tehnilised andmed
|
Kaubamärk |
HIMA |
|
Mudel |
F8650X |
| Osa number | 984865065 |
|
Kirjeldus |
Keskprotsessori moodul |
| seeria | HIMax / HIMatrix / H51q |
| Süsteem | Ohutusinstrumentidega süsteem (SIS) |
|
Päritolu |
Saksamaa |
|
Mõõtmed |
21*15*7m |
|
Kaal |
0,4 kg |
Toote üksikasjad
F8650X-protsessor ja mälu:
Protsessori arhitektuur: kahe sõltumatu kanaliga 32-bitine protsessor (nt Intel 386EX või ARM Cortexi versioon).
Sünkroniseerimismehhanism: topeltkella sünkroonimine, mis toetab üleliigset loogikat võrdlust.
Mälu struktuur: Flash{0}}EPROM: kasutatakse operatsioonisüsteemi ja kasutajaprogrammide salvestamiseks.
SRAM: kasutatakse andmete salvestamiseks ja töömälu jaoks.
Mõned versioonid toetavad argeri mahtu (täpne võimsus sõltub konfiguratsiooni versioonist).
F8650X-i suhtlusliides:
RS-485 jadaliides (elektrilise isolatsiooniga)
Etherneti liides (Etherneti võrguliides)
Toetavad protokollid nagu Modbus, PROFINET, OPC UA üle TLS 1.3, Modbus TCP/IP
HIMA F8650X: keskmoodul Kasutamine PES-is H51q-MS, -HS, -HRS, ohutus-seotud, rakendatav kuni SIL 3-ni vastavalt standardile IEC 61508
Keskmooduli diagnostiline ekraan
– nelja-kohalise tähtnumbriline ekraan,
– kaks LED-i vigade üldiseks kuvamiseks (CPU keskmoodulite jaoks, IO testitavate sisend-/väljundmoodulite jaoks),
- kaks lülitit üksikasjaliku veateabe küsimiseks,
– push-button ACK lähtestab veateate; ebaõnnestumise korral käitub stop ACK nagu süsteemi taaskäivitamine.
Lisateavet diagnostikakuva ja veakoodide loendite kohta leiate dokumentatsioonist "Operatsioonisüsteemi BS 41q/51q funktsioonid" (ka ELOP II CD-l).
Märkused käivitamise{0}}ja hoolduse kohta
– Puhverpatarei eluiga (ilma pingetoiteta): 1000 päeva TA=25 kraadi juures, C 200 päeva TA=60 kraadi juures
– Puhverpatarei (töötav protsessor) on soovitatav vahetada hiljemalt 6 aasta pärast või ekraaniga BATI kolme kuu jooksul (liitiumaku, nt tüüp CR 2477N, HIMA osa nr. 44 0000018)
– Kontrollige bussijaama numbrit ja edastuskiirust lüliti S1 õigete seadistuste osas
– Tähtis: kui täiendate F 8650 mooduliks F 8650X, tuleb muuta ka ventilaatori kontseptsiooni!
F8650X riistvara installimine
Mooduli F8650X saab paigaldada standardsete 35 mm DIN-siinide või riiulipesade kaudu:
Veenduge, et rack sisaldab määratud CPU pesasid (tavaliselt tähistatud CPU/keskmooduli siltidega).
2. Joondage moodul õrnalt pesaga ja kui olete veendunud, et tagumine pistik on õigesti joondatud, sisestage moodul tagaplaadile, kuni esipaneeli riiv kinnitub (kuulge klõpsatust).
3. F8650X I/O signaalid edastatakse tavaliselt läbi tagaplaadi teistele I/O laiendusmoodulitele. Sisend (sensor) ja väljund (täiturmehhanism) signaalid peavad olema ühendatud varjestatud keerdpaariga- ning kontrolleri otsas varjestatud ja maandatud.
4. F8650X loogikaprogramm ja konfigureerimine viiakse tavaliselt lõpule HIMA pakutava inseneritarkvara abil, nagu SILworX või Safety Matrix.
5. Laadige seaded ja loogikaprogramm CPU-sse alla ning viige ohutuse kontrollimine lõpule vastavalt viipale.
KKK
K: Kuidas teha F-X-i enesediagnostikat ja tõrkekäsitlust
V: F8650X on varustatud tervikliku enesekontrolli-mehhanismiga, mis jälgib pidevalt põhikomponentide, nagu protsessor, mälu ja side, olekut.
Valvekoera mehhanism: teostab eelnevalt määratletud ohutustoiminguid, kui programm läheb kontrolli alt välja või süsteemis esineb tõrkeid.
Riist- ja tarkvara{0}}enesekontroll: tuvastage tõrked ja käivitage häired või lülitage sisse.
Võrgulogi ja olekukuva: süsteemi olekut ja diagnostikateavet kuvatakse LED-ide ja nelja{0}}kohalise maatrikskuva kaudu.
Kaugdiagnostika: turvalise sideprotokolli kaudu on võimalik kaugjuurdepääs seadme logidele ja olekuteabele.
K: Milliseid programmeerimisplatvorme F{0}}X kasutab?
V: HIMA spetsialiseerunud inseneritarkvara SILworX toimib F{0}}X peamise arendus- ja konfiguratsiooniplatvormina:
Standardi IEC 61131-3 mitme keele tugi: redelskeem (LD), funktsiooniplokkskeem (FBD), struktureeritud tekst (ST), järjestikune funktsioonitabel (SFC) jne.
Pakkuge turvaloogikamallide teeki, kontrollitööriistu ja turvadokumentatsiooni automaatse genereerimise funktsiooni.
Toetage inseneriprotsesse, nagu simulatsioon, versioonihaldus, turbekontrolli aruannete genereerimine jne.
