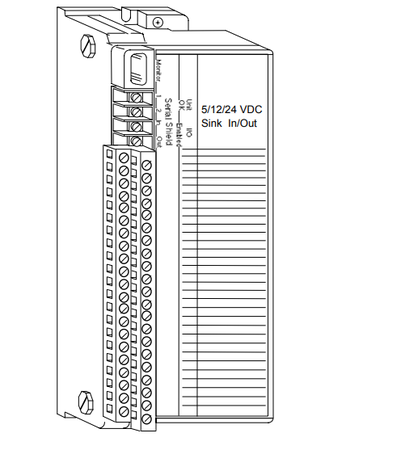

IC660BBD024 A DC 32-Ahela allika/valamu I/O plokk on intelligentne konfigureeritav moodul, mis ühendab kontrolleri seadmetega, mis annavad või aktsepteerivad binaarsignaali. Plokid ühilduvad paljude sisendseadmetega, sealhulgas nii 2- kui 3-juhtmeliste elektrooniliste läheduslülititega. Väljundid võivad olla väikese võimsusega juht- ja näidikuseadmed, nagu releed, kontaktorid ja lambid. Saadaval on kaks mudelit:
12/24 VDC 32- Circuit Source plokk (IC66*BBD024), mis annab voolu välja väljundseadmetele.
5/12/24 VDC 32-Circuit Sink plokk (IC66*BBD025), mis saab voolu välja väljundseadmetelt.
IC660BBD024 omadused:
Nii allika kui ka valamu versioonid töötavad nimipingel 12–24 volti alalisvoolu
Valamu versioon on ka +5 volti TTL-ühilduv
Ühes plokis saab segada kolmkümmend-kaks konfigureeritavat I/O-ahelat, sisendit ja väljundit
Lähtestatavad enesekaitse{0}}ahelad
Tarkvara konfigureeritav
Täiustatud diagnostika
Nendel plokkidel on 32 identset diskreetset I/O-ahelat, millest igaüks on hõlpsasti konfigureeritav sisendiks, väljundiks või tagasisidega väljundiks. See paindlikkus tagab maksimaalse disaini ja rakenduse tõhususe.
Iga vooluahel sisaldab sisseehitatud-kaitset, kui seda kasutatakse väljundina, kaitstes draiverit, võimaldades samal ajal-lühiajalisi hüppeid. Samuti kaitseb see juhtmestiku vigadest põhjustatud lühiskoormuste eest.
Ploki LED-id kontrollivad ploki nõuetekohast toimimist ja protsessori sidet. Loogika poolel olevad üksikud vooluahela LED-tuled näitavad sisendite ja väljundite pinget.

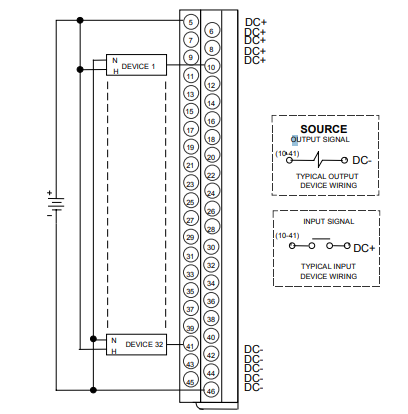

IC660BBD024 välijuhtmestik:
Klemmid 5 kuni 46 on mõeldud väliseadmete jaoks. Iga klemmi jaoks on lubatud üks AWG #14 traat (ristlõige keskmiselt 2,1 mm2), kaks AWG #14 (ristlõige 2,1 mm2) täisjuhet või kaks AWG #16 (iga ristlõige keskmiselt 1,3 mm2) keerdunud juhet.
Iga vooluahel võib olla sisend või väljund. Ühendage väliseadme üks klemm alalisvooluga ja teine plokiga (klemmid 10-41). Kõik sisend-/väljundseadmed peavad naasma samasse toiteahelasse.
Sõltuvalt paigutusest ja voolukoormustest saab positiivseid ja negatiivseid ühendusi siinida ja teha üksikute juhtmetega ploki või toiteallikaga.
Allikaploki jaoks ühendage väljundid toiteallika negatiivse poolega ja sisendid positiivse poolega.
IC660BBD024 konfiguratsioon:
Esiteks tuleb plokk konfigureerida käeshoitava{0}}monitoriga, et:
Sisestage selle seadme number (seeria siini aadress).
Sisestage selle viitenumber (nõutav ainult IC600 ja IC550 seeria PLCy puhul).
Lisaks, välja arvatud juhul, kui kõik ploki ahelad on sisendid, tuleb programmi ploki ID ekraanil määrata ploki I/O tüüp väärtusele Outputs või Combination.
